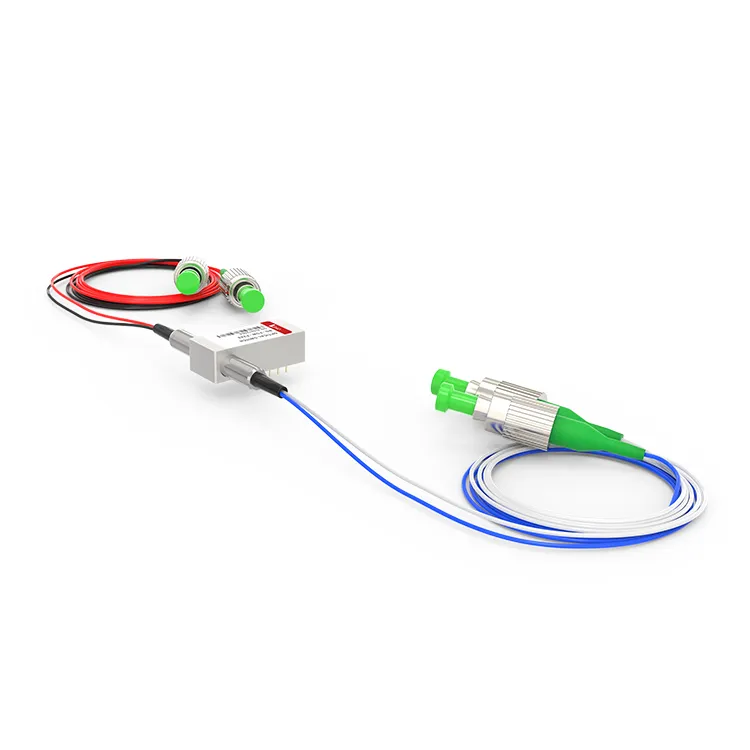

F2X2 OPTO mehāniskais optiskais slēdzis

F2X2 OPTO mehāniskais optiskais slēdzis
F2X2 mehāniskais optiskais slēdzis ir pilna mehāniskā optiskā slēdža ierīce ar diviem ievades portiem un diviem izvades portiem. Tas izmanto mehānisko struktūru, lai realizētu optiskā signāla maršrutēšanas pārslēgšanu, un ar mehānisku darbību pārslēdz optisko signālu no viena ievades porta uz citu izejas portu.

Nosūtīt pieprasījumu

Apraksts

Tehniskie parametri

Produkta informācija

Optomehāniskais slēdzis F2X2 darbojas, virzot vai bloķējot ievades optisko signālu, lai savienotu optisko kanālu ar izejas optisko šķiedru. Fiksētā versija saglabā izvēlēto optisko ceļu pat pēc diska signāla noņemšanas, savukārt versija bez fiksatora pēc noklusējuma tiek iestatīta ieslēgtā vai izslēgtā stāvoklī, kad tiek zaudēta jauda. F2X2 mehāniskais optiskais slēdzis var lepoties ar ievietošanas zudumu, kas ir mazāks par 1.{7}} dB, un ātru reakcijas laiku, kas ļauj pārslēgt optiskos signālus nanosekundes līmenī, tādējādi izpildot ātrgaitas pārraides prasības.

Populāri tagi: f2x2 opto mehāniskais optiskais slēdzis, Ķīna f2x2 opto mehānisko optisko slēdžu ražotāji, piegādātāji, rūpnīca

Produkta specifikācijas

Darbības viļņa garums	1240 ~ 1680 nm (SM)	Ievietošanas zudums	Mazāks vai vienāds ar 1.0dB
No viļņa garuma atkarīgs zudums	Mazāks par vai vienāds ar 0.25 dB	No polarizācijas atkarīgiem zaudējumiem	Mazāks par vai vienāds ar 0,05 dB
No temperatūras atkarīgi zudumi	Mazāks par vai vienāds ar 0.20dB	Atgriešanās zaudējums	SM Lielāks vai vienāds ar 55 dB
Šķērsruna	SM Lielāks vai vienāds ar 70 dB	Pārslēgt laiku	Mazāks vai vienāds ar 8 ms
Atkārtojamība	Mazāks vai vienāds ar ±0.02dB	Izturība	Lielāks vai vienāds ar 10⁷reizes
Darba spriegums	3 vai 5 V	Slēdža veids	Nefiksējošs/fiksējošs
Darba temperatūra	-20 ~ 70 grādi	Uzglabāšanas temperatūra	-40-85 grādi
Optiskā jauda	Mazāks vai vienāds ar 500 mW	Izmērs	27.{1}}G. × 12,5 W × 8,4 H mm

Piespraudes konfigurācijas

Tips	Optiskais maršruts	Elektriskā piedziņa				Stāvokļa sensors
F2×2	Optiskais maršruts	1. spraudnis	5. spraudnis	6. spraudnis	10. spraudnis	Piespraust 2-3	Piespraust 3-4	Piespraust 7-8	Piespraust 8-9
Fiksēšana	P1-P4,P2-P3	--	--	GND	V＋	Aizvērt	Atvērt	Atvērt	Aizvērt
Fiksēšana	P1-P3,P2-P4	V＋	GND	--	--	Atvērt	Aizvērt	Aizvērt	Atvērt
Nefiksējošs	P1-P4,P2-P3	--	--	--	--	Aizvērt	Atvērt	Atvērt	Aizvērt
Nefiksējošs	P1-P3,P2-P4	V＋	--	--	GND	Atvērt	Aizvērt	Aizvērt	Atvērt

Mehāniskie izmēri (vienība: mm)

Optiskais maršruts

Pasūtīšanas informācija

RD-FSW

-F2X2-

-Viļņa garums-

-Slēdža veids-

- Spriegums-

-Šķiedras veids-

-Pakete-

- Šķiedras garums-

-Savienojums-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Īpašs!0

Fiksēšana＝1

Nefiksējošs＝2

MINI fiksators＝3

MINI Nefiksējošs＝4

Īpašs!0

3V=3

5V=5

Īpašs!0

SM28=1

50/125=5

62.5/125=6

Īpašs!0

tukša šķiedra=1

900 um caurule=3

Īpašs!0

0.25m=1

0.5m=2

1.0m=3

Īpašs!0

Nav=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

Duplekss LC=8

Īpašs!0

FAQ

J: Vai F2X2 mehāniskais optiskais slēdzis atbalsta tālvadības pulti?

A: Jā, daudzi F2x2 optomehāniskie slēdži piedāvā tālvadības iespējas, kas ļauj veikt tālvadības pārslēgšanas darbības un statusa uzraudzību, izmantojot vadības vai sakaru saskarni.

J: Cik ātri F2x2 opto mehāniskais pārslēdzas?

A: F2X2 mehāniskajam optiskajam slēdzim ir ātrs reakcijas laiks, un tas spēj pārslēgt optiskos ceļus nanosekundēs.
