Funkcijas
● 10 GHz ITU tīkls, C josla
● DWDM EML raidītājs, APD foto detektors
● SMF savienojuma pārraides attālums līdz 80 km
● Ar saderīgu SFF 8472 digitālās diagnostikas uzraudzības interfeisu
● Enerģijas patēriņš<1.5W
● Saderīgs ar RoHS
Lietojumprogrammas
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10 G šķiedras kanāls
● DWDM tīkli
Produkta informācija

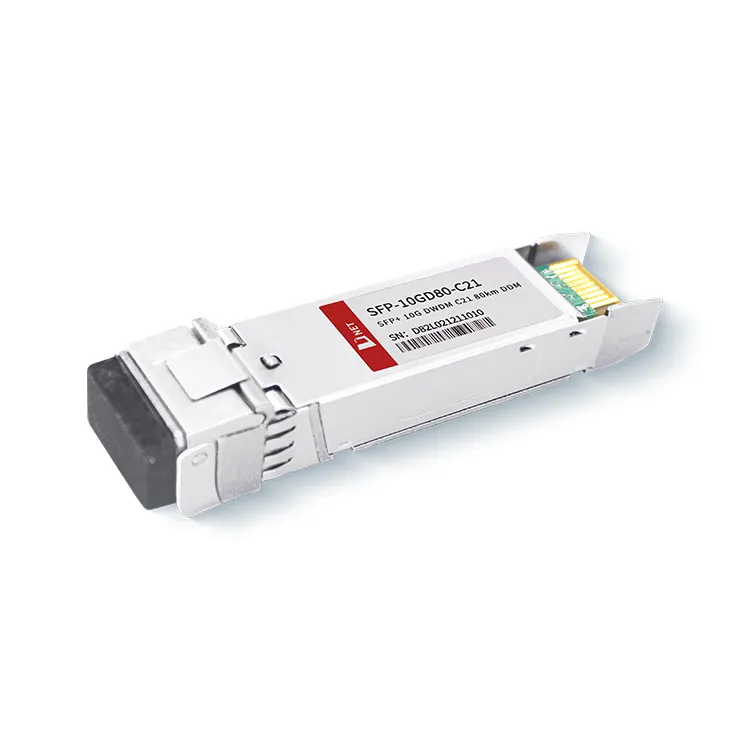

SFP-10GD80-C21 ir paredzēts 10 Gb/s seriālo optisko sakaru lietojumprogrammām, kur tas pārveido 10 Gb/s seriālo elektrisko datu straumi atbilstošā 10 Gb/s optiskā izejas signālā un otrādi, 10 Gb/s optiskās ievades signāla pārveidošana atpakaļ 10 Gb/s sērijas elektriskajā datu plūsmā. Tajā tiek izmantots DWDM EML (elektroabsorbcijas modulēta lāzera) raidītājs un APD (lavīnas fotodiode) fotodetektors. Metāla apvalka izmantošana samazina elektromagnētiskos traucējumus, un produkts atbilst RoHS standartiem.
Populāri tagi: SFP+10G DWDM C21 80km, Ķīna SFP+10G DWDM C21 80km ražotāji, piegādātāji, rūpnīca
Absolūti maksimālie vērtējumi
|
Parametrs |
Simbols |
Min. |
Tipiski |
Maks. |
Vienība |
|
Uzglabāšanas temperatūra |
TS |
-40 |
+85 |
grāds |
|
|
Korpusa darba temperatūra |
TA |
0 |
70 |
grāds |
|
|
Maksimālais barošanas spriegums |
Vcc |
-0.5 |
4 |
V |
|
|
Relatīvais mitrums |
RH |
0 |
85 |
% |
Elektriskās īpašības
(TOP=0 līdz 70grāds , VCC=3.135 līdz 3,465 volti)
|
Parametrs |
Simbols |
Min. |
Tipiski |
Maks. |
Vienība |
Piezīme |
|
Barošanas spriegums |
Vcc |
3.135 |
3.465 |
V |
||
|
Padeves strāva |
Icc |
450 |
mA |
|||
|
Enerģijas patēriņš |
P |
1.5 |
W |
|||
|
Raidītāju sadaļa |
||||||
|
Ieejas diferenciālā pretestība |
Riekšā |
100 |
Ω |
1 |
||
|
Tx ievades viena gala līdzstrāvas sprieguma pielaide (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Diferenciālā ieejas sprieguma svārstības |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Pārraides atspējošanas spriegums |
VD |
2 |
Vcc |
V |
3 |
|
|
Pārraides iespējošanas spriegums |
VLV |
Vee |
Vee+0.8 |
V |
||
|
Uztvērēja sadaļa |
||||||
|
Viena gala izejas sprieguma pielaide |
V |
-0.3 |
4 |
V |
||
|
Rx izejas diferenciālais spriegums |
Vo |
300 |
850 |
mV |
||
|
Rx izejas pieauguma un krituma laiks |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS vaina |
VLOS vaina |
2 |
VccHOST |
V |
5 |
|
|
LOS Normāls |
VLOS norma |
Vee |
Vee+0.8 |
V |
5 |
|
Piezīme
1. Savienots tieši ar TX datu ievades tapām. Maiņstrāvas savienojums no tapām uz lāzera draivera IC.
2. 20%-80%
3. Uz 100 omu diferenciālo izbeigšanu.
4. LOS ir atvērta kolektora izeja. Jāizvelk ar 4,7 kΩ – 10 kΩ resursdatora panelī. Normāla darbība ir loģiskā 0; signāla zudums ir loģisks 1. Maksimālais pievilkšanas spriegums ir 5,5 V.
Optiskie parametri
(TOP=0 līdz 70grāds , VCC=3.135 līdz 3,465 volti)
|
Parametrs |
Simbols |
Min. |
Tipiski |
Maks. |
Vienība |
Piezīme |
|
Raidītāju sadaļa |
||||||
|
Optiskais viļņa garums - dzīves beigas |
λ |
X-100 |
X |
X+100 |
pm |
|
|
Optiskais viļņa garums — dzīves sākums |
λ |
X-25 |
X |
X+25 |
pm |
|
|
Vidējā optiskā jauda |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Lāzera izslēgšana |
Poff |
-30 |
dBm |
|||
|
Izzušanas koeficients |
ER |
8.2 |
dB |
|||
|
Raidītāja izkliedes sods |
TDP |
3.0 |
dB |
2 |
||
|
Relatīvās intensitātes troksnis |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optiskā atdeves zuduma tolerance |
20 |
dB |
||||
|
Uztvērēja sadaļa |
||||||
|
Centra viļņa garums |
λr |
1480 |
1565 |
nm |
||
|
Los Assert |
LOSA |
-40 |
- |
dBm |
||
|
Los Deserts |
LOSD |
-24 |
dBm |
|||
|
Los Histerēze |
LOSH |
0.5 |
dB |
|||
|
Pārslodze |
sestdien |
-7 |
dBm |
5 |
||
|
Uztvērēja atspīdums |
Rrx |
-12 |
dB |
|||
Piezīme
1. 12dB atspulgs.
2. Sprieguma uztvērēju pārbaužu nosacījumi atbilstoši IEEE802.3ae. Lai veiktu CSRS testēšanu, saimniekdatoram ir jābūt saderīgam ar SFF-8431.
3. Uztvērēja pārslodze, kas norādīta OMA un vissliktākajā visaptverošajā stresa stāvoklī.
Pasūtīšanas informācija
|
Daļas numurs |
Apraksts |
|
SFP-10GD80-C21 |
10Gb/s 80km DWDM SFP+ raiduztvērējs karsti pieslēdzams, Dupleksais LC, +3.3V, 100GHz, DWDM EML&APD, viens režīms |
FAQ
1. Kas ir 10G dwdm 80km?
A: 10G DWDM 80km attiecas uz optisko sakaru tehnoloģiju veidu, kas nodrošina datu pārraidi ar ātrumu 10G 80km attālumā, izmantojot DWDM. DWDM ir paņēmiens, kas ļauj kombinēt un pārraidīt vairākus optiskos signālus, katrs ar atšķirīgu viļņa garumu, un pārraidīt pa vienu optisko šķiedru. Tas ļauj efektīvi izmantot pieejamo joslas platumu un palielina optiskās šķiedras tīkla jaudu.
2. Kāda ir atšķirība starp CWDM un DWDM SFP?
A: CWDM SFP viļņa garuma diapazons ir 1270-1610 nm. Maksimālais pārraides attālums ir 120 km. Tomēr DWDM SFP maksimālais viļņa garums ir 1620 nm un maksimālais pārraides attālums 200 km.
