D-net optiskā raiduztvērēja moduļa pakalpojums
----
●Garantijas ilgums: izbaudiet pārliecinošu trīs gadu garantiju savam pirkumam.
●Saderības garantija: D-NET zināšanas attiecas uz saderības pakalpojumiem, nodrošinot, ka mūsu optiskie moduļi nemanāmi integrējas ar vadošo ražotāju aprīkojumu.
●Pielāgots jūsu vajadzībām: D-NET galvenais ir pielāgošana. Mēs piedāvājam OEM pielāgošanu, un, ja vēlaties, varat personalizēt savus produktus ar krāsainām logotipa etiķetēm.
●Ātra piegāde: sagaidiet ātru apkalpošanu ar vispārējo piegādes laiku tikai 3 dienas.
●Kurjeru izcilība: Uzticieties mūsu uzticamajām un kvalitatīvajām kurjeru partnerībām, tostarp SF, FedEx, DHL, UPS un citiem, lai iegūtu visaptverošus piegādes risinājumus.
Funkcijas
● Karstās pieslēgšanas
● 147nm CWDM EML raidītājs, APD fotodetektors
● Pārraides attālums ir līdz 80 km, izmantojot SMF savienojumu
● 2-vadu interfeiss pārvaldības specifikācijām, kas atbilst SFF 8472 digitālās diagnostikas uzraudzības saskarnei
● Saderīgs ar RoHS
Lietojumprogrammas
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10 G šķiedras kanāls
● CWDM tīkli
Produkta informācija

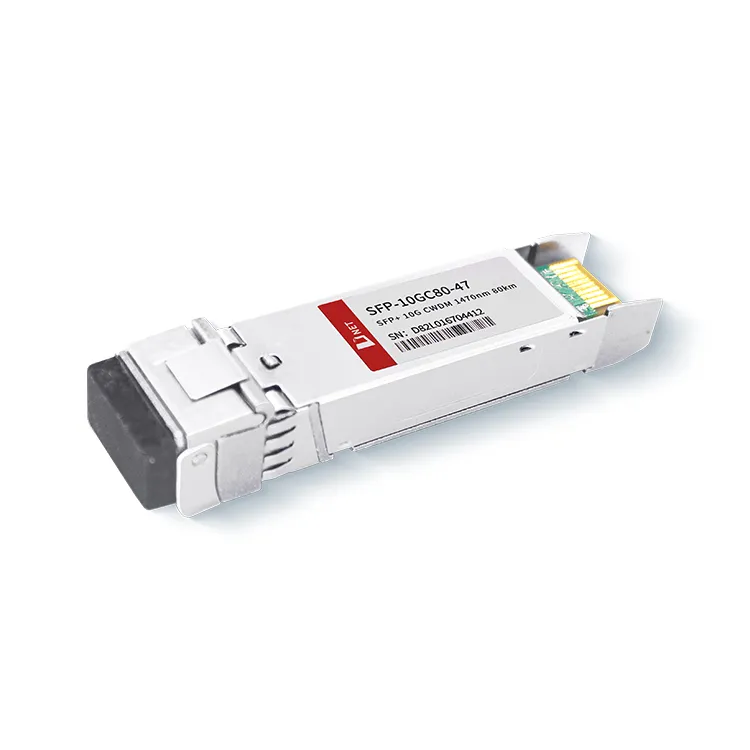

Šis optiskais raiduztvērējs darbojas ar viļņa garumu 1470 nm, īpaši CWDM spektrā, atvieglojot efektīvu signālu multipleksēšanu un demultipleksēšanu CWDM sistēmās. Tā kā maksimālais pārraides attālums ir 80 kilometri, tas ir labi piemērots tālsatiksmes sakaru tīkliem, kur nepieciešams paplašināts sasniedzamība.
Populāri tagi: SFP+10G CWDM 1470km 80km, Ķīna SFP+10G CWDM 1470km 80km ražotāji, piegādātāji, rūpnīca
Absolūti maksimālie vērtējumi
|
Parametrs |
Simbols |
Min. |
Tipiski |
Maks. |
Vienība |
|
Uzglabāšanas temperatūra |
TS |
-40 |
+85 |
grāds |
|
|
Korpusa darba temperatūra |
TA |
0 |
70 |
grāds |
|
|
Maksimālais barošanas spriegums |
Vcc |
-0.5 |
4 |
V |
|
|
Relatīvais mitrums |
RH |
0 |
85 |
% |
Elektriskās īpašības
(TOP=0 līdz 70grāds , VCC=3.135 līdz 3,465 volti)
|
Parametrs |
Simbols |
Min. |
Tipiski |
Maks. |
Vienība |
Piezīme |
|
Barošanas spriegums |
Vcc |
3.135 |
3.465 |
V |
|
Padeves strāva |
Icc |
600 |
mA |
|||
|
Enerģijas patēriņš |
P |
2 |
W |
|||
|
Raidītāju sadaļa |
||||||
|
Ieejas diferenciālā pretestība |
Rin |
100 |
Ω |
1 |
||
|
Tx ievades viena gala līdzstrāvas spriegums Tolerance (atsauce VeeT) |
V |
-0.3 |
4 |
V |
||
|
Diferenciālā ieejas sprieguma svārstības |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Pārraides atspējošanas spriegums |
VD |
2 |
Vcc |
V |
3 |
|
|
Pārraides iespējošanas spriegums |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Uztvērēja sadaļa |
||||||
|
Viena gala izejas sprieguma pielaide |
V |
-0.3 |
4 |
V |
||
|
Rx izejas diferenciālais spriegums |
Vo |
300 |
850 |
mV |
||
|
Rx izejas pieauguma un krituma laiks |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS vaina |
VLOS kļūme |
2 |
VccHOST |
V |
5 |
|
|
LOS Normāls |
VLOS norma |
Vee |
Vee+0.8 |
V |
5 |
|
Piezīme
1. Tas ir tieši savienots ar TX datu ievades tapām, ar maiņstrāvas savienojumu no kontaktiem uz lāzera draivera IC.
2. LOS ir konfigurēts kā atvērta kolektora izeja. Tas jāvelk uz augšu ar rezistoru no 4,7 kΩ līdz 1 0 kΩ uz resursdatora plates. Normālas darbības laikā tas izvada loģisko 0; signāla zuduma gadījumā tas izvada loģiku
3. Maksimālais pievilkšanas spriegums, ko tas var izturēt, ir 5,5 V.
Optiskie parametri
(AUGŠĀS=0 līdz 70 grādiem, VCC=3,135 līdz 3,465 volti)
|
Parametrs |
Simbols |
Min. |
Tipiski |
Maks. |
Vienība |
Piezīme |
|
Raidītāju sadaļa |
||||||
|
Centra viļņa garums |
λc |
λ-6.5 |
λ+6.5 |
nm |
||
|
spektrālais platums |
Δλ |
1 |
nm |
|||
|
Vidējā optiskā jauda |
Pavg |
0 |
+4 |
dBm |
1 |
|
|
Lāzera izslēgšana |
Poff |
-30 |
dBm |
|||
|
Izzušanas koeficients |
ER |
8.2 |
dB |
|||
|
Raidītāja izkliedes sods |
TDP |
3.0 |
dB |
2 |
||
|
Relatīvās intensitātes troksnis |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optiskā atdeves zuduma tolerance |
20 |
dB |
||||
|
Uztvērēja sadaļa |
||||||
|
Centra viļņa garums |
λr |
1260 |
1620 |
nm |
||
|
Uztvērēja jutība (OMA) |
Sen |
-23 |
dBm |
4 |
||
|
Stresa jutība (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Los Deserts |
ZAUDĒJUMS |
-24 |
dBm |
|||
|
Los Histerēze |
LOSH |
0.5 |
dB |
|||
|
Pārslodze |
sestdien |
-7 |
dBm |
5 |
||
|
Uztvērēja atspīdums |
Rrx |
-12 |
dB |
Piezīme
1. Vidējās jaudas rādītāji ir tikai informatīvi atbilstoši IEEE802.3ae.
2. 12dB atspulgs.
3. Sprieguma uztvērēju pārbaužu nosacījumi atbilstoši IEEE802.3ae. Lai veiktu CSRS testēšanu, saimniekdatoram ir jābūt saderīgam ar SFF-8431.
4. Uztvērēja pārslodze, kas norādīta OMA un vissliktākajā visaptverošajā stresa stāvoklī.
Pasūtīšanas informācija
|
Daļas numurs |
Apraksts |
|
SFP-10GC80-C60 |
10Gb/s 80km CWDM SFP+ raiduztvērējs, karsti pievienojams, dupleksais LC, +3.3V, 1470nm, CWDM EML&APD, viens režīms |
FAQ
1. Kam tiek izmantoti 10G SFP+ porti?
A: 10G SFP+ parasti pārraida optisko pie 850nm, 1310nm, 1550nm, CWDM, DWDM; SONET / SDH 10 Gbps, Fibre Channel, gigabit Ethernet, 10 gigabit Ethernet un citas lietojumprogrammas, tostarp DWDM saites.
2. Vai es varu izmantot SFP+ raiduztvērējus SFP28 portos?
A: SFP+ (10 Gigabit Ethernet) raiduztvērējus nevar tieši izmantot SFP28 (25 Gigabit Ethernet) portos. Lai gan gan SFP+, gan SFP28 moduļi izmanto vienu un to pašu formas faktoru, tie darbojas dažādos ātrumos. SFP+ moduļi atbalsta datu pārraides ātrumu līdz 10Gbps, savukārt SFP28 moduļi atbalsta datu pārraides ātrumu līdz 25Gbps. Turklāt SFP28 porti ir paredzēti, lai atbalstītu augstākus jaudas līmeņus, kas nepieciešami 25 Gbps darbībai. Tāpēc SFP+ raiduztvērēja izmantošana SFP28 portā nebūs saderīga un nedarbosies.
