Apraksts

Tehniskie parametri

Funkcijas

● Darbības datu pārraides ātrums līdz 25,78 Gb/s
● Līdz 10km pārraides attālums
● Augstas jutības Pin fotodiode un TIA
● LC dupleksais savienotājs
● Karsti pievienojams 20 kontaktu savienotājs
● Zems enerģijas patēriņš<1 W
● -20 līdz 70 grādiem, plašs darbības temperatūras diapazons
● Viens +3.3V±5% barošanas avots
● Atbilst SFF-8472
● Pilnībā atbilst RoHS prasībām

Produkta informācija

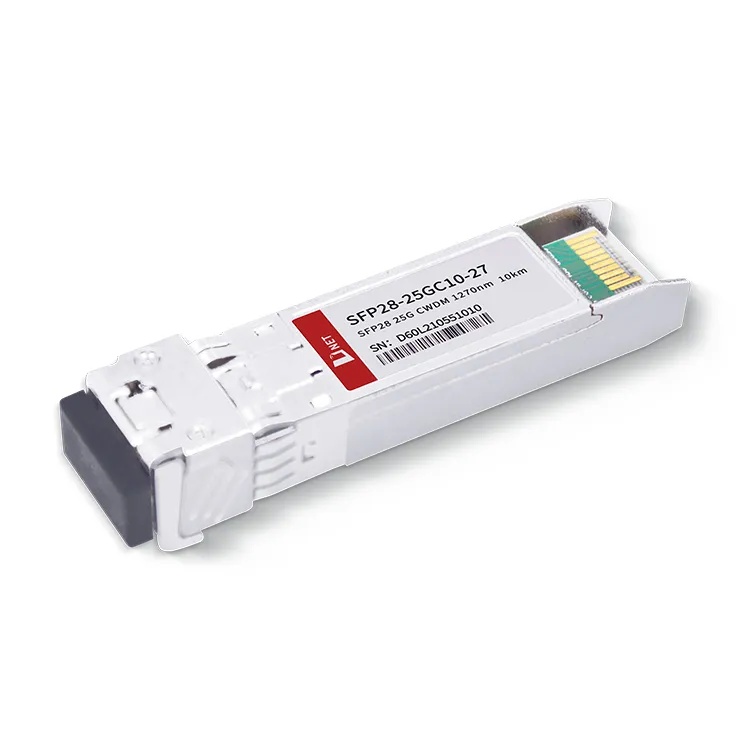

D-net 25G CWDM 1270nm 10KM modulis izmanto CWDM DML lāzeru un PIN uztvērēju. Gan saņemšanas, gan pārraides kanālā ir iebūvēta CDR shēma, kas spēj atbalstīt maksimālo ātrumu līdz 25,78 Gbps. 25G 1270nm 10KM krāsu optiskais raiduztvērējs ir izstrādāts, lai taupītu šķiedru resursus, tādējādi efektīvi samazinot pakalpojumu sniedzēju kopējās darbības izmaksas. 25 G 1270 nm 10 km modulis atbilst SFF{13}} un RoHS standartiem. 25G SFP28 CWDM 10KM raiduztvērēja modulis tiek plaši pielietots datu centru savstarpējās savienojamības, sakaru operatoru optiskās pārraides tīklos, bezvadu bāzes staciju atvilces maršrutēšanas tīklos un uzņēmuma Ethernet scenārijos.

Populāri tagi: SFP28 CWDM 1270nm raiduztvērēja modulis, Ķīna SFP28 CWDM 1270nm raiduztvērēja moduļa ražotāji, piegādātāji, rūpnīca

Absolūti maksimālie vērtējumi

Parametrs	Simbols	Vienība	Min	Maks
Uzglabāšanas temperatūras diapazons	Ts	^oC	-40	85
Relatīvais mitrums	RH	%	0	95
Maksimālais barošanas spriegums	VCC3	V	-0.5	4.0

Ieteicamie ekspluatācijas apstākļi

Parametrs	Simbols	Vienība	Min	Tip	Maks
Darbības korpusa temperatūras diapazons	Tc	^oC	-20		70
Barošanas spriegums	VCC	V	3.14	3.3	3.46
Bitu pārraides ātrums	BR	Gb/s		25.78
Bitu kļūdu attiecība	BER				5*10^-5
Maksimālais atbalstītais saites garums	L	Km			10

Elektrisko portu definīcija

Parametrs	Simbols	Vienība	Min	Tip	Maks	Piezīme
Barošanas spriegums	V_CC	V	3.14	3.3	3.46
Enerģijas patēriņš	P	Mw			1000
Raidītājs
Ievades diferenciālā pretestība	R_IEKŠĀ	Ω		100
Viena gala datu ievades svārstības	V_IEKŠĀ	mVp-p	90		450
Pārraides atspējošanas spriegums	V_DIS	V	2		V_CCHOST
Pārraides iespējošanas spriegums	V_LV	V	V_EE		V_EE+0.8
Pārraides kļūdas apstiprinājuma spriegums	V_PL	V	2		V_CCHOST
Pārraides kļūdas atslēgšanas spriegums	V_FDA	V	V_EE		V_EE+0.4
Uztvērējs
Viena gala datu izvades svārstības	V_OD	mVp-p	200		450
LOS vaina	V_LOSFT	V	2		V_CCHOST
LOS Normāls	V_LOSNR	V	V_EE		V_EE+0.4

Optiskās īpašības

(Tc=0 līdz 70 oC un Vcc= 3.14 līdz 3,46 V)

Parametrs	Simbols	Vienība	Min	Tip	Maks	Piezīme
Nominālais viļņa garums	λ	Nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Viļņa garuma novirze	Δλ	Nm	-6.5		+6.5
Vidējā izejas jauda	Pav	Dm	-3		2
Spektrālais platums (-20 dB)	s	Nm			1
Izzušanas koeficients	ER	Db	3.5
Sānu režīma slāpēšanas koeficients	SMSR	Db	30
IZSLĒGTA raidītāja vidējā palaišanas jauda	POFF	dBm			-30
Relatīvās intensitātes troksnis	RIN	dB/Hz			-128
Centra viļņa garums	λC	Nm	1260		1620
Uztvērēja jutība (OMA)	RSENSE	Dm			-11.3	1
Uztvērēja pārslodze (OMA)	Pmaks	Dm	2.2
Optiskā atgriešanās zudums		Db			-26
LOS apgalvojums	LOSA	Dm	-30
LOS De-Assert LOS	ZAUDĒJUMS	dBm			-17
LOS histerēze		dB	0.5

Note1: Measured at 25.78125Gb/s,ER>3,5 dBm, PRBS 231-1 un BER ir labāki vai vienādi ar 5E-5;

Pasūtīšanas informācija

Daļas numurs	Apraksts
SFP28-25GC10-27	25G CWDM 1270nm 10KM LC optiskais uztvērējs

FAQ

1. Kas ir 25G SFP28 ports?

A: D-NET SFP28 ports ir paredzēts 25G ātruma portam, kas ir līdzīgs 10G SFP+ portam.

2. Vai SFP28 ir Ethernet?

A: Ethernet SFP28 ir paredzēts klientiem, kuri izvieto 25GbE, SFP28 modulis, pamatojoties uz SFP+ pakotnes formu, atbalsta 25G Ethernet standartu. Atgriezeniskā saderība ar 10GbE nodrošina dabisku migrācijas ceļu klientiem, kuriem nepieciešams lielāks joslas platums.
