Apraksts

Tehniskie parametri

Lietojumprogrammas

● 10GBASE-ZR/ZW Ethernet
● SONET OC-192/SDH STM-64
● 10 G šķiedras kanāls
● OTN OTU2e

Produkta informācija

10G SFP+ ZR 80KM raiduztvērēja modulis no D-NET pārveido 10Gb/s seriālo elektrisko datu straumi 10Gb/s optiskā izejas signālā un otrādi, pārvēršot 10Gb/s optisko ieejas signālu atpakaļ 10Gb/s sērijas elektriskajos datos. straume. Modulis atbilst pilnībā saderīgajam SFP formas faktoram, piedāvājot karsto pievienošanu, atvieglojot optisko pieslēgvietu vieglu jaunināšanu un nodrošinot zemu elektromagnētisko traucējumu (EMI) emisiju.

Populāri tagi: SFP+10G ZR 1550nm 80km raiduztvērēja modulis, Ķīna SFP+10G ZR 1550nm 80km raiduztvērēja moduļa ražotāji, piegādātāji, rūpnīca

Absolūti maksimālie vērtējumi

Parametrs		Simbols	Min.	Tipiski	Maks.	Vienība
Uzglabāšanas temperatūra		T_S	-40		+85	grāds
Korpusa darba temperatūra	Komerciāls	T_A	0		70	grāds
Korpusa darba temperatūra	Rūpnieciskais	T_A
Maksimālais barošanas spriegums		Vcc	-0.5		4	V
Relatīvais mitrums		RH	0		85	%

Elektriskās īpašības

(AUGŠĀS=0 līdz 70 grādiem, VCC=3.135 līdz 3,465 volti)

Parametrs	Simbols	Min.	Tipiski	Maks.	Vienība	Piezīme
Barošanas spriegums	Vcc	3.135		3.465	V
Padeves strāva	Icc			500	mA
Enerģijas patēriņš	P			1.8	W
Raidītāju sadaļa
Ieejas diferenciālā pretestība	R_iekšā		100		Ω	1
Tx ievades viena gala līdzstrāvas sprieguma pielaide (Ref VeeT)	V	-0.3		4	V
Diferenciālā ieejas sprieguma svārstības	Vin, pp	180		700	mV	2
Pārraides atspējošanas spriegums	V_D	2		Vcc	V	3
Pārraides iespējošanas spriegums	V_LV	Vee		Vee+0.8	V
Uztvērēja sadaļa
Viena gala izejas sprieguma pielaide	V	-0.3		4	V
Rx izejas diferenciālais spriegums	Vo	300		850	mV
Rx izejas pieauguma un krituma laiks	Tr/Tf	30			ps	4
LOS vaina	V_{LOS vaina}	2		Vcc_HOST	V	5
LOS Normāls	V_{LOS norma}	Vee		Vee+0.8	V	5

Optiskie parametri

(AUGŠĀS=0 līdz 70 grādiem, VCC=3.135 līdz 3,465 volti)

Parametrs	Simbols	Min.	Tipiski	Maks.	Vienība	Piezīme
Raidītāju sadaļa
Centra viļņa garums	λt	1530	1550	1565	nm
spektrālais platums	△λ			0.3	nm
Vidējā optiskā jauda	Pavg	0		+5	dBm	1
Optiskā jauda OMA	Poma	-2.1			dBm
Lāzera izslēgšana	Poff			-30	dBm
Izzušanas koeficients	ER	8.2			dB
Raidītāja izkliedes sods	TDP			3.0	dB	2
Relatīvās intensitātes troksnis	Rin			-128	dB/Hz	3
Optiskā atdeves zuduma tolerance		21			dB
Uztvērēja sadaļa
Centra viļņa garums	λr	1260		1600	nm
Uztvērēja jutība	Sen			-23	dBm	4
Stresa jutība (OMA)	Sen_ST			-21	dBm	4
Los Assert	LOS_A	-34		-	dBm
Los Deserts	LOS_D			-24	dBm
Los Histerēze	LOS_H	0.5			dB
Pārslodze	sestdien	-7			dBm	5
Uztvērēja atspīdums	Rrx			-26	dB

Piezīme
1. 12dB atspulgs.
2. Vidējās jaudas skaitļi ir tikai informatīvi atbilstoši IEEE802.3ae.
3. TWDP skaitlim ir nepieciešams, lai saimniekdatora plate būtu saderīga ar SFF{1}}. TWDP tiek aprēķināts, izmantojot Matlab kodu, kas sniegts IEEE802.3ae 68.6.6.2. punktā.

Pasūtīšanas informācija

Daļas numurs	Apraksts
SFP-10G-ZR	10 G SFP+ ZR 80 KM raiduztvērēja modulis, karsti pievienojams, dupleksais LC, +3.3 V, 1550 nm EML un APD, viens režīms

FAQ

1. Kāds ir 10G ZR diapazons?
A: 10G 80KM 1550nm optiskā izejas jauda un viļņa garums (1550nm) tiek pārbaudīti optiskajos spektra analizatoros. Maksimālais diapazons 80 km, salīdzinot ar faktisko (nav simulētu) SMF, vienmoda šķiedras kabeli.

2. Kāda ir atšķirība starp SFP ER un ZR?
A: SFP-10G-ER nodrošina pārraides attālumu līdz 40 km, izmantojot vienmoda optisko šķiedru. SFP-10G-ZR viļņa garums ir 1550 nm, tas atbalsta pārraides attālumu līdz 80 km, izmantojot standarta vienmoda šķiedru, un to plaši izmanto 10GBASE-ZR/ZW Ethernet un 10 G šķiedras kanālā.

3. Kāds ir 10G ZR SFP optiskās pārraides jaudas diapazons?
A: D-NET 10G 80KM 1550nm moduļa maksimālā optiskā pārraides jauda ir 4,0 dBm un minimālā 0 dBm.

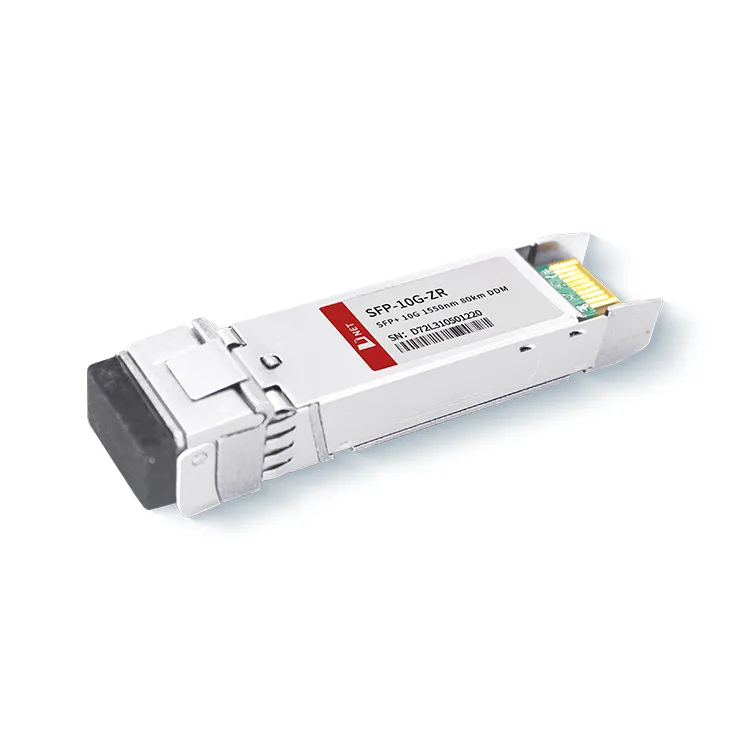

SFP+10G ZR 1550 nm 80 km raiduztvērēja modulis
