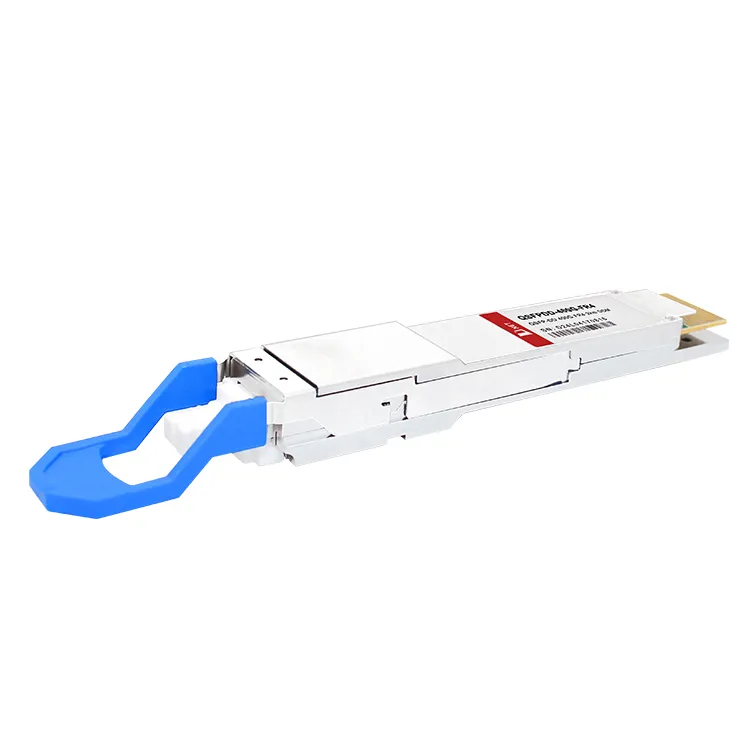

Produkta īpašības
●Atbilst QSFP-DD MSA
●4 CWDM joslas MUX/DEMUX dizains
●100G Lambda MSA 400G-FR4 atbilst specifikācijai
●Maksimālais enerģijas patēriņš 10W
●Līdz 2 km pārraide ar viena režīma šķiedru (SMF) ar FEC
●Viens +3,3 V barošanas avots
●Dupleksais LC savienotājs
●RoHS sūdzība
Lietojumprogrammas
●400G BASE-FR4 Ethernet
●Datu centra starpsavienojums
●InfiniBand Interconnect
●Uzņēmuma tīklu izveide
Populāri tagi: 400g qsfp-dd fr4 2km optiskais raiduztvērējs, Ķīna 400g qsfp-dd fr4 2km optisko raiduztvērēju ražotāji, piegādātāji, rūpnīca
Absolūti maksimālie vērtējumi
|
Parametrs |
Simbols |
Min |
Maks |
Vienības |
|
Uzglabāšanas temperatūra RAnge |
Tsrg |
-40 |
+85 |
grāds |
|
Barošanas spriegums |
VCC |
0 |
4 |
V |
|
Radinieks Mitrums |
RH |
10% līdz 90% nekondensējošs |
||
Ieteicamie ekspluatācijas apstākļi
|
Parametrs |
Simbols |
Min |
Maks |
Vienības |
|
Uzglabāšanas temperatūra RAnge |
Tsrg |
-40 |
+85 |
grāds |
|
Barošanas spriegums |
VCC |
0 |
4 |
V |
|
Radinieks Mitrums |
RH |
10% līdz 90% nekondensējošs |
||
Raidītāja optiskās specifikācijas
|
Raidītājs Parametrs |
Josla |
Min |
Tipiski |
Maks |
Vienības |
||||
|
Vidējā starta jauda uz joslu |
-3.3 |
3.5 |
Dm |
||||||
|
Kopējā vidējā palaišanas jauda |
9.3 |
Dm |
|||||||
|
Dutter optiskā modulācija Amplitūda (OMA ārējā), katra josla |
-0.3 |
3.7 |
Dm |
||||||
|
Palaišanas jaudas atšķirība starp jebkuru divas joslas (OMA ārējā) |
4 |
Db |
|||||||
|
Vidējā palaišanas jauda uz joslu @TX izslēgtā stāvoklī |
-20 |
Dm |
|||||||
|
Palaist Power OMA ārējā mīnus TDECQ, katrā joslā ER Lielāks vai vienāds ar 4,5 dB par ER<4.5dB |
-1.7 -1.6 |
Dm |
|||||||
|
Raidītājs un dispersijas acu aizvēršana priekš PAM4, katra josla |
3.4 |
Db |
|||||||
|
Izzušanas koeficients |
3.5 |
Db |
|||||||
|
Relatīvās intensitātes troksnis (OMA) |
-136 |
dB/Hz |
|||||||
|
Sānu režīma slāpēšanas attiecība (SMSR) |
30 |
Db |
|||||||
|
Optiskā atdeves zuduma tolerance |
17.1 |
dB |
|||||||
|
Raidītāja atstarošana |
-26 |
Db |
|||||||
|
Raidītāja izejas jaudas uzraudzības precizitāte |
-3 |
3 |
Db |
||||||
|
TDECQ-10*log10(Ceq), katra josla |
3.4 |
Db |
|||||||
|
Raidītāja pārejas laiks |
17 |
Ps |
|||||||
Ātrgaitas elektriskās specifikācijas
|
Parametrs |
Min |
Tipiski |
Maks |
Vienības Piezīmes |
|
|
Uztvērēja elektriskās izejas raksturlielumi plkst TP4 |
|||||
|
Signalizācijas ātrums uz joslu |
26.5625 |
GBd |
|||
|
AC kopējā režīma izeja spriegums (RMS) |
17.5 |
Mv |
|||
|
Diferenciālais izejas spriegums no maksimuma līdz maksimumam |
900 |
Mv |
|||
|
Tuvējā gala ESMW (acs simetrija maskas platums) |
0.265 |
UI |
|||
|
Tuvā galā Acu augstums, diferenciālis |
70 |
Mv |
|||
|
Tāla gala ESMW (acs simetrija maskas platums) |
0.2 |
UI |
|||
|
Tāls gals Acu augstums, diferenciālis |
30 |
Mv |
|||
|
Tālā gala pirmskursora ISl attiecība |
-4.5 |
2.5 |
% |
||
|
9.5-0.37f |
Db |
0.01-8GHz |
|||
|
4.{1}}.4log 10 (f/14) |
Db |
8-19 GHz |
|||
|
Kopīgs diferenciālajam režīmam |
22-20(f/25.78) |
Db |
0.01-12.89 GHz |
||
|
15-6žurnāls 10 (f/25.78) |
Db |
12.89-19 GHz |
|||
|
Diferenciālā izbeigšanas neatbilstība |
10 |
% |
|||
|
Pārejas laiks (min, no 20% līdz 80%) |
9.5 |
Ps |
|||
|
DC kopējā režīma spriegums |
-350 |
2850 |
Mv |
||
|
Elektriskais raidītājs ievades raksturlielumss pie TP1 |
|||||
|
Signalizācijas ātrums katrā joslā |
26.5625 |
GBd |
|||
|
Diferenciālā pk-pk ieejas sprieguma pielaide |
900 |
Mv |
|||
|
9.5-0.37f |
Db |
0.01-8GHz |
|||
|
4.{1}}.4log 10 (f/14) |
Db |
8-19 GHz |
|||
|
22-20(f/25.78) |
Db |
0.01-12.89 GHz |
|||
|
15-6žurnāls 10 (f/25.78) |
Db |
12.89-19 GHz |
|||
|
Diferenciālā izbeigšanas neatbilstība |
10 |
% |
|||
|
Moduļa spriedzes ievades pārbaude |
Katrai sadaļai 120E.3.4.1 IEEE802.3bs |
||||
|
Viena gala sprieguma pielaides diapazons |
-0.4 |
3.3 |
V |
||
|
Kopējā režīma spriegums |
-350 |
2850 |
Mv |
||
Pasūtīšanas informācija
|
Daļas numurs |
Apraksts |
|
QDD-400G-FR4 |
400G QSFP-DD FR4 optiskais raiduztvērējs |
FAQ
J: Vai 400G QSFP-DD FR4 atbalsta karsto pieslēgšanu?
J: Cik tālu 400G QSFP-DD FR4 var pārsūtīt datus?
J: Kā tiek pārraidīts 400G QSFP-DD FR4?
