Produkta īpašības
OSFP seriālā optiskā sistēma Interfeiss
●4 x 100 G PAM4 400 GAUI-4 elektriskais interfeiss
● Aktīvais optiskais kabelis
●4 kanālu VCSEL masīvi un 4 kanālu PIN fotoattēlu detektoru masīvi
●Maksimālais saites garums ir 60 m uz OM3 vai 100 m uz OM4
Saderīgs ar OSFP MSA
● Hot Pluggable OSFP formas faktors
● Atbilst OSFP moduļa specifikācijas 5. red..0
●Atbilst CMIS 5.2
Atbalsts Protokols
●Saderīgs ar IEEE 802.3db
●Saderīgs ar IEEE 802.3ck
Zems Elektrības patēriņš
●Mazāk par 8 W temperatūras diapazonā no 0 līdz 70 grādiem
Lietojumprogrammas
● 400GBASE-SR4 400G Ethernet
●Datu centrs
Populāri tagi: 400g osfp sr4 mm mpo12 optiskais raiduztvērējs, Ķīna 400g osfp sr4 mm mpo12 optisko uztvērēju ražotāji, piegādātāji, rūpnīca
Absolūti maksimālie vērtējumi
|
Parametrs |
Simbols |
Min |
Maks |
Vienība |
|
Uzglabāšanas temperatūra |
Ts |
-40 |
85 |
.C |
|
Lieta Darbība Tempelikme |
Tops |
0 |
70 |
.C |
|
Radinieks Mitrums (bez kondensāta) |
RH |
15 |
85 |
% |
|
Barošanas spriegums |
VCC |
-0.5 |
3.6 |
V |
|
Uztvērēja bojājumu slieksnis, per josla |
PRdmg |
5 |
Dm |
Ieteicamie ekspluatācijas apstākļi
|
Parametrs |
Simbols |
Min |
Maks |
Vienība |
|
Darbības korpusa temperatūra |
Tops |
0 |
70 |
.C |
|
Radinieks Mitrums (nekondensējošs) |
RH |
15 |
85 |
% |
|
Barošanas spriegums |
VCC |
3.135 |
3.465 |
V |
|
Kopā Elektrības patēriņš |
Datoru |
- |
8 |
W |
|
Padeves strāva Vienā beigas |
2.55 |
A |
||
|
Mazliet Likme |
BR |
425 |
Gbps |
|
|
Šķiedras garums ieslēgts OM3 NTF |
60 |
m |
||
|
Šķiedras garums ieslēgts OM4 NTF |
100 |
m |
||
|
I2C Pulkstenis Biežums |
0 |
400 |
Khz |
Piezīmes:
1. Ar 3.465V darba barošanas spriegumu un 70 grādu korpusa temperatūru
Raidītāja optiskais interfeiss
|
Parametrs |
Simbols |
Min |
Tipiski |
Maks |
Vienība |
|
|
Datu pārraides ātrums uz joslu |
DR |
53.125 |
GBd |
|||
|
Modulācijas formāts |
PAM4 |
|||||
|
Centra viļņa garums1 |
λ |
840 |
860 |
868 |
Nm |
|
|
RMS spektrālais platums |
σ |
0.6 |
Nm |
|||
|
Vidējā palaišanas jauda katrā joslā |
Pavg |
-4.6 |
4 |
Dm |
||
|
Optiskā jauda OMA, katra josla, maks |
POMA |
3.5 |
Dm |
|||
|
OMAouter, katra josla min |
maks. (TECQ, TDECQ)<1.8 dB |
maks. [-2.6, maks.(TECQ,TECQ) –4.4] |
Dm |
|||
|
1,8 < max (TECQ, TDECQ) < 4,4 dB |
||||||
|
Raidītāja un dispersijas acu aizvēršana (TDECQ), katra josla |
TDECQ |
4.4 |
Db |
|||
|
Raidītāja cilpas aizvēršana PAM4 (TECQ) katrā joslā |
TECQ |
4.4 |
Db |
|||
|
Izzušanas koeficients |
ER |
2.5 |
Db |
|||
|
Raidītāja jaudas ekskursija, katra josla |
2.3 |
Dm |
||||
|
Optiskā atdeves zuduma tolerance |
ORLT |
14 |
Db |
|||
|
Optiskā jauda TX DISABLE |
-30 |
dBm |
||||
|
Iekļautā fluxb2 |
Lielāks vai vienāds ar 86% pie 19 um Mazāks vai vienāds ar 30% pie 4,5 um |
|||||
Piezīmes:
1. Noteikts atbilstoši izmantotā lāzera veiktspējai.
2. Mērīts A1a.2 vai A1a.3, vai A1a.4 tipa, 50 um šķiedras saskaņā ar IEC 61280-1-4
Uztvērēja optiskais interfeiss
|
Parametrs |
Simbols |
Min |
Tipiski |
Maks |
Vienība |
|
|
Datu pārraides ātrums uz joslu |
BR |
53.125 |
Gbd |
|||
|
Modulācijas formāts |
PAM4 |
|||||
|
Centra viļņa garums1 |
λ |
842 |
885 |
948 |
Nm |
|
|
Bojājumu slieksnis |
5 |
Dm |
||||
|
Vidējā uztveršanas jauda katrā joslā |
-6.4 |
4 |
Dm |
|||
|
Saņemt jaudu katrā joslā (OMAouter) |
Dm |
|||||
|
Uztvērēja atstarošana |
Rr |
Db |
||||
|
Uztvērēja jutība, katra josla1 |
RS=maks. (-4,6, TECQ –6,4) |
Dm |
||||
|
Noslogota uztvērēja jutība katrā joslā |
-2 |
Dm |
||||
|
Rx LOS |
Apliecināt |
-15 |
Dm |
|||
|
De-apliecināt |
-7.5 |
Dm |
||||
|
Histerēze |
0.5 |
5 |
Db |
|||
Piezīmes:
1. Uztvērēja jutība ir informatīva, un tā ir noteikta raidītājam ar vērtību TECQ. Mērīts ar atbilstības pārbaudes signālu pie TP3 BER=2.4E-4 Pre-FEC.
Pasūtīšanas informācija
|
Daļas numurs |
Apraksts |
|

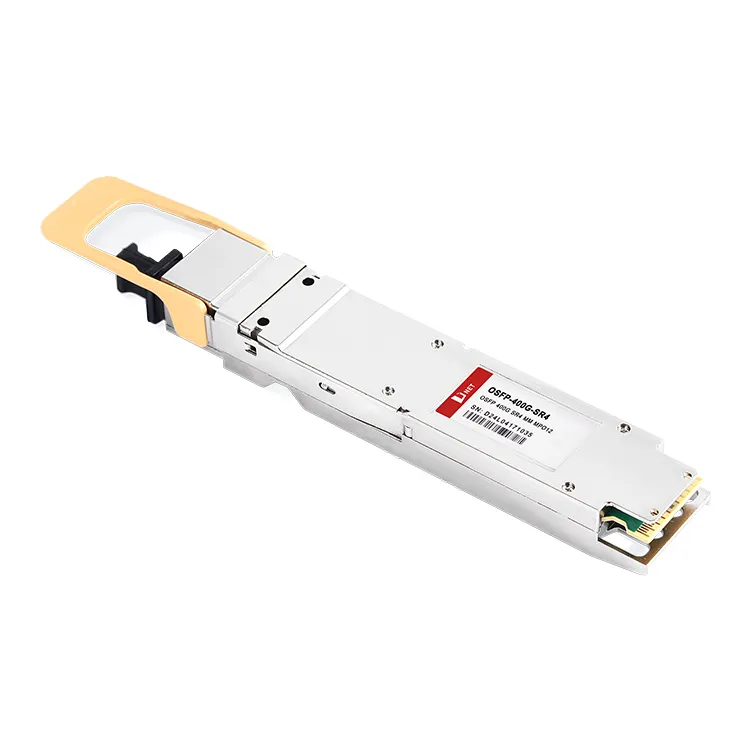

OSFP-400G-SR4 |
400 G OSFP SR4, MPO12, 100 m, 850 nm, MMF |
