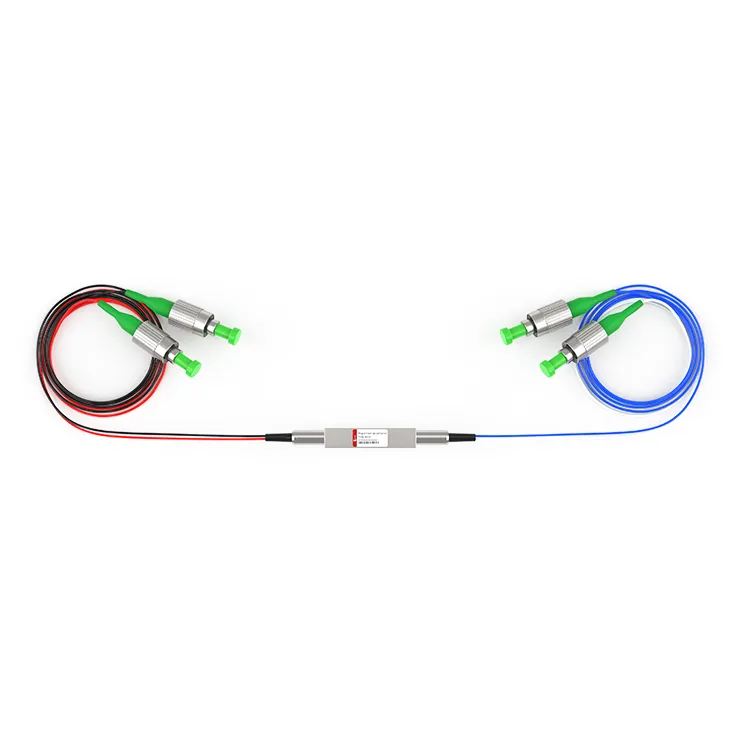

M2x2 magnētiskais optiskais slēdzis

M2x2 magnētiskais optiskais slēdzis
Magneto-optiskajam slēdzim M2X2 ir nemehāniska konfigurācija, un to aktivizē elektriskie vadības signāli. Slēdžam ir zems ievietošanas zudums un mazāks par 1,2 dB, kas nodrošina optiskā signāla pārraides kvalitāti un stabilitāti un uzlabo optisko sakaru sistēmas veiktspēju.

Nosūtīt pieprasījumu

Apraksts

Tehniskie parametri

Produkta informācija

Magnētiskais optiskais slēdzis tiek plaši izmantots kosmosa iekārtās, sistēmu uzraudzības un sensoru sistēmās ar ārkārtīgi stabilu fiksācijas režīmu un augstu uzticamību. D-NET ir rūpnīca, kas specializējas optisko šķiedru sakaru iekārtu un ierīču pētniecībā un attīstībā, ražošanā un pārdošanā, kas var nodrošināt OEM pakalpojumus, un magnētiskie optiskie slēdži var atbalstīt pielāgotu ražošanu.

Populāri tagi: m2x2 magneto-optiskais slēdzis, Ķīna m2x2 magnētisko optisko slēdžu ražotāji, piegādātāji, rūpnīca

Veiktspējas specifikācijas

Parametri	Vienība	Specifikācijas
Viļņu garuma diapazons	nm	1520 ~ 1580
Pārbaudīt viļņa garumu	nm	1550
Ievietošanas zudums^{1, 2}	dB	Mazāks vai vienāds ar 1,2
TDL	dB	Mazāks vai vienāds ar 0.30
PDL	dB	Mazāks vai vienāds ar 0.20
Atgriešanās zaudējums	dB	Lielāks vai vienāds ar 50
Šķērsruna	dB	Divvirzienu, lielāks par vai vienāds ar 20
Šķērsruna	dB	Vienvirziena ir lielāks par vai vienāds ar 35
Atkārtojamība	dB	Mazāks par vai vienāds ar ±0.01
Pārslēgšanās laiks	mums	Mazāks par vai vienāds ar 100
Pulsa ilgums	mums	Lielāks vai vienāds ar 200
Izturība	Cikli	Lielāks vai vienāds ar 10 miljardiem
Slēdža veids	NA	Fiksēšana
Darba strāva	mA	Mazāks vai vienāds ar 200
Maksimālā optiskā jauda	mW	Mazāks vai vienāds ar 500
Darbības temperatūra	grāds	-5 ~ +70
Uzglabāšanas temperatūra	grāds	-40 ~ +85
Izmērs	mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Piezīme
1. Pārbaude istabas temperatūrā un SOP.
2. Izņemot savienotājus, 0,2 dB vienam savienotāju pārim.

Mehāniskie izmēri (vienība: mm)

Elektriskā piedziņa

Funkcionālā diagramma

Pasūtīšanas informācija

FSW-M2x2-□-□-□-□-□-□-□

- □

Slēdža veids

Šķiedras veids

spriegums

Viļņa garums

CauruleTips

Šķiedra Garums

Savienotājs

B: divvirzienu

U: vienvirziena

SM: SM, 9/125

X: citi

2.5:

2.5V

5.0

5.0V

1550: 1550 nm

X: citi

250: 250 um

900: 900 um

X: citi

05: 0,5 m±5 cm

10: 1,0 m±5 cm

X: citi

OO: Nav

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

X: citi

FAQ

J: Kāda ir atšķirība starp M2X2 magnētisko optisko slēdzi un citiem optiskajiem slēdžiem?

A: Magnetoptiskais slēdzis izmanto magnētisko lauku, lai pielāgotu optiskā ceļa pārslēgšanu, un tam ir atšķirīgs darbības princips un veiktspēja no citiem optisko slēdžu veidiem, piemēram, mehāniskā slēdža vai elektrooptiskā slēdža.

J: Vai M2X2 magnētiskais optiskais slēdzis atbalsta vairāku režīmu darbību?

A: 2X2 magnētiskie optiskie slēdži parasti atbalsta vairāku režīmu darbību, kas ir piemēroti dažādiem šķiedru pārraides režīmiem, D-NET magnētiskie optiskie slēdži var atbalstīt pielāgošanu.
