Apraksts

Tehniskie parametri

Iespējas

● Atbilst IEEE Std 802.{1}} Gigabit
Ethernet 1000Base-LX
● Specifikācijas saskaņā ar SFF-8074i un
SFF-8472, 9.5. pārskats
● Pieejama digitālā diagnostikas uzraudzība
● Nedzesēts 1310 nm Fabry-Perot (FP) lāzers
● Līdz 1,25 Gb/s divvirzienu datu saites
● Saderīgs ar duplekso LC savienotāju
● Viens +3,3 V līdzstrāvas avots
● Karstās pieslēgšanas SFP nospiedums
● Sertificēts 1. klases lāzera drošības līmenis
● Darba temperatūra Opcijas
-(Tirdzniecības) -10oC līdz +70oC
-(Pagarināts) no -10oC līdz +85oC
-(Rūpnieciskā) -40oC līdz +85oC
● Līdz 10 km ar 9/125 µm SMF
● Saderīgs ar RoHS

Lietojumprogrammas

● 1,25 Gb/s Ethernet 1000Base-LX
● 1,0625Gb/s Fiber Channel
● Uzņēmuma maršrutētājs

Produkta informācija

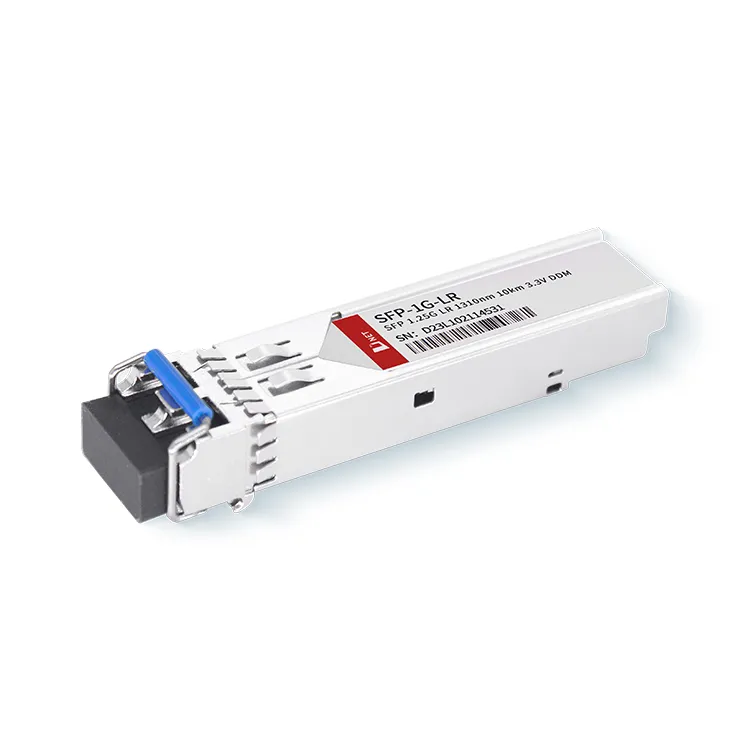

1.25G 1310nm 10km SFP optiskais modulis ir daudzpusīgs un uzticams risinājums optiskajiem sakaru tīkliem, kas piedāvā ātrdarbīgu datu pārraidi lielos attālumos ar izcilu signāla kvalitāti un stabilitāti. Tie atbilst IEEE Std 802.{{ 6}} Gigabit Ethernet 1000Base-LX un Fibre Channel FC-PI-2 Rev.8.0.

Populāri tagi: SFP 1G 1000base LR 10km 1310nm, Ķīna SFP 1G 1000base LR 10km 1310nm ražotāji, piegādātāji, rūpnīca

Absolūti maksimālie vērtējumi

Spriegumi, kas pārsniedz absolūto maksimālo vērtību, var radīt neatgriezeniskus ierīces bojājumus. Šie ir tikai absolūtā stresa vērtējumi. Ierīces funkcionāla darbība nav norādīta šajos vai citos apstākļos, kas pārsniedz tos, kas norādīti datu lapas darbības sadaļās. Absolūto maksimālo vērtējumu ilgstoša iedarbība var negatīvi ietekmēt ierīces uzticamību.

Parametrs	Simbols	Minimum	Maksimum	Vienība
Uzglabāšanas temperatūra	T_S	-40	85	^oC
Relatīvais mitrums	RH	5	95	%
Barošanas spriegums	V_CC	-0.5	4.0	V

Ieteicamie ekspluatācijas apstākļi

Parametrs		Simbols	Min	Tip	Maks	Vienība
Darbības korpusa temperatūra	DNET-03S10-31	T_C	-10	25	70	^oC
Darbības korpusa temperatūra	DNET{0}}S10-31I	T_C	-40	25	85	^oC
Barošanas spriegums		V_CC	3.135	3.3	3.465	V
Datu pārraides ātrums		-	-	1.25 1.0625	-	Gb/s

Raiduztvērēja elektriskās īpašības

Parametrs	Simbols	Minimums	Tipiski	Maksimums	Vienība	Piezīmes
Moduļa barošanas strāva	Icc	-	-	220	mA	-
Raidītāja diferenciālā ieeja Spriegums (TD +/-)	-	300	-	2200	mV_P-P	1
Uztvērēja diferenciālais izejas spriegums (RD +/-)	-	600	-	1200	mV_P-P	2
Zema ātruma izvade: Raidītāja kļūda (TX_FAULT) / Signāla zudums (LOS)	VOH	2.0	-	Vcc	V	3
	VOL	0	-	0.8	V	-
Zema ātruma izvade: Raidītāja atspējošana (TX_DISABLE), MOD_DEF 1, MOD_DEF 2	VIH	2.0	-	Vcc	V	4
	VIL	0	-	0.8	V	-

Piezīmes
1. Iekšējā maiņstrāva ir savienota ar 100Ω diferenciālo slodzi.
2. Iekšēji savienots ar maiņstrāvu, taču ir nepieciešams 100 Ω diferenciālais izbeigums vai iekšējs serializētājam/deserializatoram.
3. Ārēji uzvilkts ar 4,7KΩ-10KΩ rezistoru uz resursdatora plates uz VCCT,R.
4. Mod_Def1 un Mod_Def2 ir jāizvelk ārēji ar 4,7 KΩ-10KΩ rezistoru uz resursdatora plates uz V._CCT,R.

Raidītāja optiskie parametri

Parametrs	Simbols	Minimums	Tipiski	Maksimums	Vienība	Piezīmes
Palaist Optical Power	Po	-9	-6	-3	dBm	-
Centra viļņu garuma diapazons	λc	1270	1310	1355	nm	-
Izzušanas koeficients	EX	9	-	-	dB	-
Spektrālais platums (RMS)	Δλ	-	-	4	nm	-
Pilnīga nervozitāte	TJ	-	-	266	ps	-
Izkliedes sods	-	-	-	1	dB	-
Optiskais pieauguma/krituma laiks	T_celšanās/T_kritums	-	-	260	ps	-
Pout @TX-Atspējot Asserted	P_izslēgts	-	-	-45	dBm	-

Pasūtīšanas informācija

Daļas numurs	Apraksts
SFP-1G-10KM	1,25 Gb/s viena režīma SFP raiduztvērējs 1000BASE-LX

Produktu apraksts

1. Kura josla ir 1310 nm?
A: Tas pieder pie "o-joslas", izmantojot šķiedru viļņu garuma diapazonu pie 1260–1360 nm, 1310 nm diožu lāzeriem.

2. Cik tālu var iet 1G LX SFP?
A: 1,25 Gb/s viena režīma SFP raiduztvērējs 1000BASE-LX, tas ir standarta 1310 nm LX SFP optiskais modulis, un pārraides attālums var sasniegt līdz 10 km. Tas darbojas ar datu pārraides ātrumu 1,25 Gbps.

3. Ko LX nozīmē SFP?
A: LX apzīmē liela attāluma pārraidi, strādājot pie {{0}}nm (parasti 1310 nm), tas ir saderīgs ar IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX un Fibre Channel FC-PI{{ 7}} Rev.8.0.
